S3C44B0x 보드소개

삼성전자의 다기능 ARM7 CPU인 S3C44B0X에 Xilinx사의 CPLD 95144XL를 장착한 Reference보드로 ARM7입문 및 CPLD(VHDL)입문에 적당한 보드입니다.

보드와 관련한 모든 소스가 제공되며, JTAG Debug Cable, CPLD Download Cable이 함께 제공됩니다.

또한 옵션으로 320X240 GRAPHIC LCD보드와 CS8900 Ethernet 보드가 있습니다.

보드가격 **만원(부가세 별도)<판매중지>

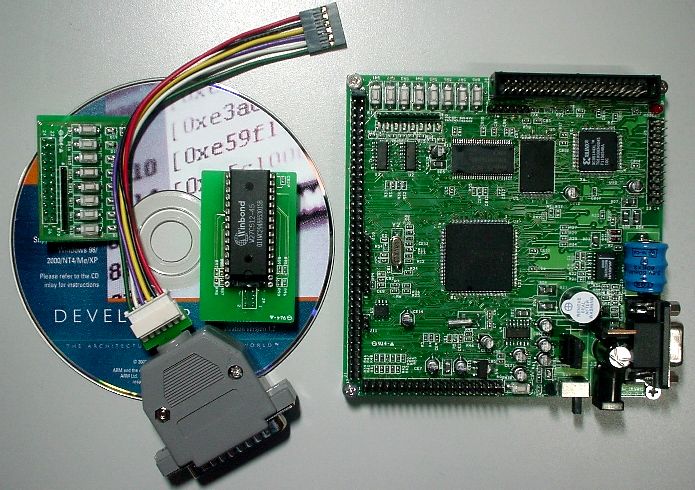

보드사진

보드특징

1. 소형보드 (114mmX114mm) (CD 1장 크기)

2. XILINX CPLD 장착 - VHDL 실험/실습가능

3. IDE HDD ACCESS(PIO MODE 3로 read/write)

4. RTC(realtime clock) Battery 내장

5. 관련 c언어 소스공개 및 CPLD 소스 공개

6. 편리한 boot-monitor/main program 실행환경

- ROM boot or Flash Boot 선택가능

- Flash Boot후 Flash내의 monitor 프로그램을 통한 Flash Upgrade or main program 실행

7. ARM ADS1.2/IAR EWARM 컴파일러용 ASM/C 소스, Sample Project 화일 제공

- 컴파일러는 제공하지 않습니다. 보드 구매자는 ADS1.2나 EWARM을 스스로 구해야 합니다.

8. 별도의 개발장비가 필요없음

- 함께 제공되는 JTAG Debug Cable를 이용하면 C-SPY(EWARM용 Software Debugger)나 AXD(ADS1.2용 Software Debugger)에서 C Source Line 디버깅이 가능합니다.

- 이와 관련한 자세한 사항은 ARM Debugger Page를 참조하십시요.

9. 이 보드 한 장으로 ARM7과 CPLD(VHDL)을 공부할 수 있음.

- CPLD/FPGA(VHDL)관련 자세한 사항은 CPLD/FPGA Cable 참조

보드 사양

CPU : 삼성 S3C44B0X - ARM7TDMI CPU with 8KB Cache ( clock MAX 66MHZ)

Memory :

RAM - SDRAM 32Mbyte(256Mbit) 16bit data bus

FLASH - AMD flash memory 1MByte(8Mbit) - 29LV800BT 16bit data bus

Serial EEPROM - 2KByte(16Kbit) 24c16

CPLD : Xilinx CPLD 95144xl

IDE I/O Connector

19 General I/O pin

CPU interface - Address 8bit/ data-16bit control line

I/O : CPU pin out to header connector 8 switch input/8 LED out

ETC : RTC battery 내장

Buzzer 내장

RS232C port 내장

전원 커넥터/전원 LED

RESET switch 내장

포장내용

1. Main board - 1개

2. Rom Board - 1개

64Kbyte ROM (Flash Memory에 boot+monitor program write용,Flash가 지워졌을때 사용)

3. SWITCH&LED board - 1 개 CPLD IO test용

4. JTAG Debugger(ARM Debugger용 - Wiggler 호환케이블) - 1개

5. JTAG Programmer(CPLD configuration용) - 1개

6. 25pin 병렬케이블(PC-JTAG programer 연결용) - 1개

7. 9pin 직렬CROSS케이블(PC-Main board연결용) - 1개

8. 7.5V/300mA 전원어탭터 - 1개

9. Software CD - 1장 관련 소프트웨어 소스 및 문서화일

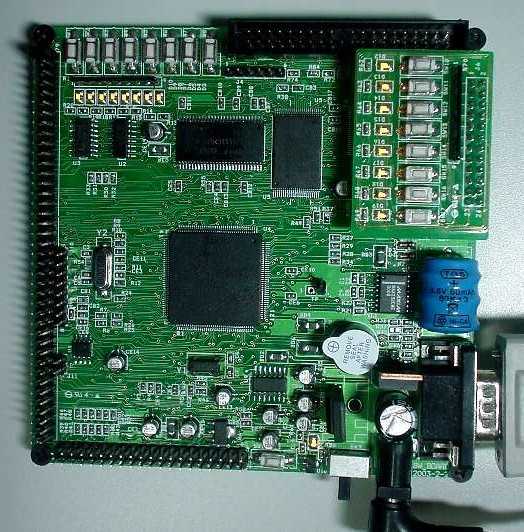

보드 작동상태
